Kabelschubgerät BKS 800

Wer im Ortsnetz in kurvenreicher Trasse mit Straßendurchquerungen oder in engen Kanalanlagen Kabel einzieht, weiß, wie schnell die Zuglastgrenze des Kabels erreicht ist und eine Muffe gesetzt werden muss. Statt das Kabel abzuschneiden und eine Muffe zu setzten, wird das Bagela-Kabelschubgerät zur Zugentlastung in den Kabelgraben vor die Kurve gesetzt und das Kabel kann in einem Stück verlegt werden.

Bei jedem Einsatz eines BKS 800 spart der Netzbetreiber somit eine Muffe ein. Außerdem verliert der Kabelverleger keine Zeit durch:

  • Kabel schneiden
  • Trommel umsetzen
  • Erstellen einer Muffengrube
  • Absperren und nachträgliches Schließen der Muffengrube



Funktion:
Das Kabel wird über zwei Paar angetriebene Tellerscheiben geführt und von oben mit zwei Druckrädern zwischen den Tellerscheiben gehalten. Die Tellerscheiben bestehen aus einer speziellen hochelastischen, zähen Vulkolanmischung, erzeugen eine hohe Friktionskraft und sind äußerst verschleißarm.

Dadurch, daß die Tellerscheiben auf der Achse verstellbar sind, können Kabel und Rohre mit einem Durchmesser von 30-180 mm sowie drei Einleiterkabel 20kV gebündelt verlegt werden. Nach der Verlegung wird die Druckvorrichtung abgenommen und das Kabel seitlich abgelegt. Auf Grund der geringen Entnahmehöhe von 340 mm entstehen keine lästigen Kabelschleifen.

Durch ihre kompakte Bauart passen die Schubgeräte in jeden Kabelgraben oder Kabelschacht. Der Antrieb erfolgt über einen Elektromotor, sodass man die Möglichkeit hat, über Schaltkästen mehrere BKS 800 parallel zu steuern. Alternativ können die Schubgeräte mit Hydraulikmotoren ausgerüstet und von Hydraulikaggregaten oder Minibaggern versorgt werden.

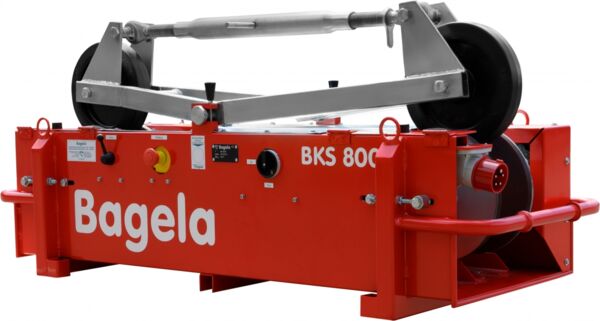

BKS 800 Kabelschubgerät
Zubehör:

BHA 200/10

Hydraukilkaggregat mit Benzinmotor

Bestell-Nr. 010.120.01

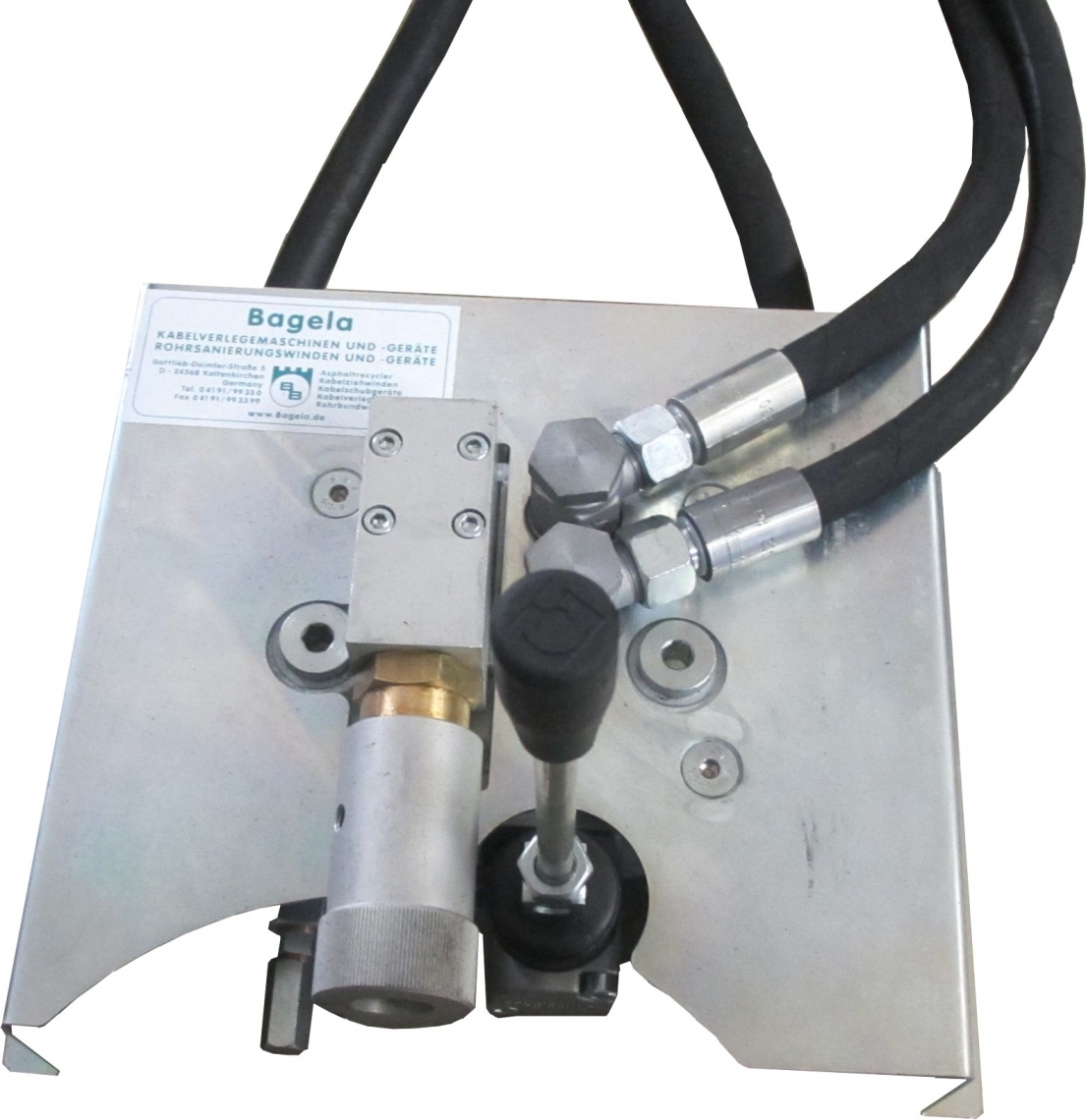

Verbindungsschläuche
mit Geschwindigkeitsregulierung, 5 m

Bestell-Nr. 003.558.04

Technische Daten
Typ
Schubkraft kN
Geschwin- digkeit m/min
Antriebs- motor
Länge mm
Breite mm
Höhe mm
Gewicht kg
Bestell-Nr.
BKS 800 E
8
0-10
1,5 kW/ 380 V
1300
450
650
168
012.002.00
BKS 800 H
8
0-10
-
1300
450
650
157
012.002.10
BHA 200/10 Hydr. Aggregat
-
-
Benzin, 4kW
600
400
550
65
010.120.01
Hydraulik- schläuche
mit Geschwindigkeitsregulierung
.
.
5 m + 1,25 m
-
-
10,2
003.558.04
Hydraulik- schläuche
ohne Steuerung
.
.
10 m
-
-
10,8
003.558.02
Schaltkasten für Schub-geräteanlage
für 5 BKS 800E
.
.
.
.
.
.
003.220.90V
Schaltkasten für Schub-geräteanlage
für 10 BKS 800E
.
.
.
.
.
.
003.220.91V

Typ E: Elektromotor mit mechanischem Getriebe
Typ H: Hydraulisch angetrieben mit separatem Aggregat

Lackierung Verkehrsrot RAL 3020

Technische Änderungen vorbehalten
