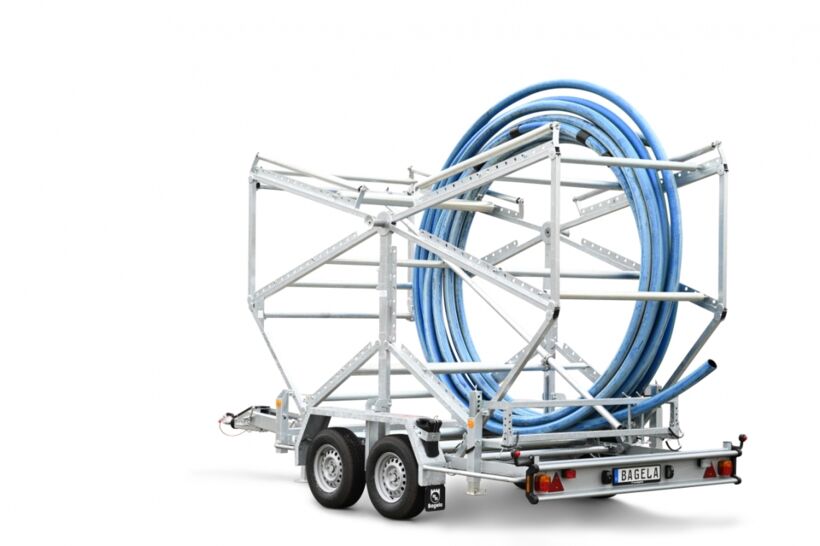

BRVT 17

  • Seitlich verschiebbare Begrenzungsstange zur Abgrenzung verschiedener Rohrbundbreiten.
  • Das Rollenschnellwechselsystem verkürzt die Umbauzeit um ca. 60% und senkt die Unfallgefahr, die bei dem beidhändigen Verschrauben der Rollen droht.
  •  Aufgrund der großen lichten Ladeweite können Rohrdimensionen bis zu 180mm eingeladen werden.
  •  Sie ermöglicht auch den Transport und das Abspulen von HDPE-Rohrtrommeln.
  • Gleichzeitiges Abspulen von drei Rohrbunden Rohr-Ø: 100mm, Rohrbundlänge: 100m ist möglich.

Achtung: Das von der inneren Lage herausstehende Rohrende muß bündig mit dem Rohrbund abgeschnitten werden!

Abspulkörbe können auch ohne Anhänger als Standgerät verwendet werden. Gerätetransportanhänger eignen sich ebenfalls, allerdings muß eine sichere Befestigung gewährleistet sein.

Die Bagela Kabeltrommeltransportanhänger der Baureihe BKT 23 und 27 sind mit den notwendigen Aufnahmen für den Abspulkorb ausgestattet. Der Abspulkorb kann aber auch in einem Kabeltrommeltransportanhänger fremden Fabrikates eingesetzt werden.



Technische Daten
Typ
Nutzlast kg
Leer- gewicht kg
Gesamt- gewicht kg
Max. Rohrbund-Ø mm
Lichte Ladeweite mm
Fahrgestell
Bremse
Länge mm
Breite mm
Höhe mm
Bestell-Nr.
BRVT 17
1700
1300
3000
3700
1720
höhenverstellb.
Auflauf
5850
2520
3060
038.700.00
BRVT 17
1800
1200
3000
3700
1720
gerade
Auflauf
5300
2520
3060
038.700.10
Korb
-
450
-
3700
1465
-
-
3800
1994
2570
008.339.01
Korb breit
-
580
-
3700
1720
-
-
3800
2230
2655
008.339.02

Technische Änderungen vorbehalten

Abspulfixierung

Mit den hier aufgezeigten Lösungen ist die Gefahr durch das Herumschlagen der Enden des aufgehaspelten PE-HD Rohres sehr stark reduziert worden. Seit 2018 ereigneten sich bei den Mitgliedsfirmen der BG BAU 4 Unfälle mit aufgehaspelten PE-HD Rohren, hiervon endete einer tödlich. Um die Marktdurchdringung dieses Sicherheitssystems beim Abhaspeln von PE-HD Rohrbunden vom Rohrbundtransportanhänger anzustoßen, hat die BG BAU beide Systeme in ihre Arbeitsschutzprämien mit aufgenommen. Die Förderung erfolgt mit insgesamt 800,00 € hiervon entfallen max. 500,00 € für den Abspulkorb sowie 300,00 € für den Fixierkorb/Rohrsicherungskasten mit Adapterplatte.

Dieser Adapter wird in die Abspulkörbe von Bagela eingehängt. Es muss lediglich die Seriennummer des Abspulkorbes übermitteltwerden.
Bestellnummer für Abspulkorb:          008.343.00
Bestellnummer für Abspulkorb breit  008.343.01 (für BRVT 17)

Trennfixierung ohne Schnellwechselkupplung
Bestellnummer: 004.780.00
Anbauplatte MS 01 für Minibagger Bestellnummer:  004.789.01
Anbauplatte MS 03 für Minibagger Bestellnummer:  004.789.00
