Wassernetzsanierung in Denver mit Rohrsanierungswinde RW 20

Denver Water saniert Hauptwasserleitung nach dem Slipliningverfahren mit RW 20

Denver Water hat ein aktives Pipeline-Rehabilitationsprogramm für ältere Verteilungs- und Übertragungsrohrleitungen aus Metall, die in der Vergangenheit Leckagen aufwiesen und Reparaturen benötigten. In den letzten Jahren hat Denver Water Zementmörtelauskleidung (CML) als bevorzugte Rehabilitationstechnik für vorhandene Guss- und andere metallische Pipeline-Infrastruktur verwendet. Eine gezielte Wasserleitung wird außer Betrieb genommen, mechanisch gereinigt und anschließend wird CML auf der Innenfläche mechanisch beschichtet. Denver Water beabsichtigte, im Herbst 2017 dieselbe Art von CML-Sanierung im Rahmen des Ashland-Projekts mit Conduit No. 1 zu verwenden. Diese 36-Zoll-Gusseisen-Übertragungsleitung (914 mm) wurde auf fast 100 Jahre alt geschätzt und irgendwann Anfang der 1920er Jahre in den USA installiert.
Aufgrund unerwarteter Verzögerungen im CML-Prozess startete Denver Water einen Versuch, in die bestehende 36-Zoll-Pipeline eine 30-Zoll-PVC®-Rohr mit dem Sliplining Verfahren einzuziehen.

Denver Water bestätigte, dass ein verringerter Innendurchmesser von ungefähr 36 Zoll auf 30 Zoll (762 mm) den Anforderungen des Netzwerks immer noch angemessen entsprechen würde. Ein PVC-Druckrohr, das größer als 24 Zoll (609,6 mm) ist, wurde noch nie in das System von Denver Water eingebaut, daher wäre dies eine Premiere. Das Alter der des Rohres, die Notwendigkeit das Ashland-Projekt auf Kurs zu halten, und die sofortige Verfügbarkeit von 30-Zoll-PVC-Fusible-Rohren trugen dazu bei, die Zulassung zu beschleunigen, und es wurde eine Slipline-Lösung für den Bau geplant. T. Lowell Construction, Inc. hatte bereits andere Teile des Ashland-Projekts erhalten und war der niedrigste Bieter für den Slipline-Anteil und bekam daher den Zuschlag. T. Lowell hat bereits mehrfach Fusible PVC®-Rohre installiert und TT Equipment, Inc. um Unterstützung bei der Ausrüstung gebeten, die eine 20-Tonnen-Winde für die Installation des neuen Fusible PVC®-Rohrs empfohlen haben. Denver Water
forderte, dass T. Lowell zunächst 40-foot (12 m) langes Teststück aus schmelzbarem PVC®-Rohr zur Inspektion durch die gesamte Leitung zieht, bevor mit der vollständigen Installation fortgefahren wird.
Das Teststück bestand die Prüfung und bestätigte, dass beim Sliplining-Prozess für dieses Rohrsegment keine kritischen Punkte auftreten.

Ashland Conduit No. 1 liegt unterhalb der 29th Avenue in der Nähe des Sheridan Boulevards in einem extrem belebten Viertel des Wheat Ridge. Um die Auswirkungen der Aushubarbeiten in diesen stark befahrenen Straßen zu reduzieren, entschied sich das Team für das Schmelz-/Zugverfahren um das Fusible PVC zu installieren.

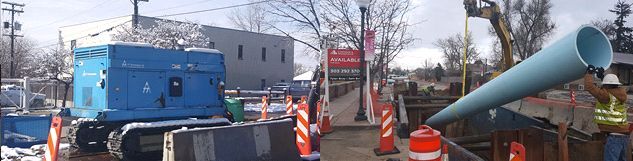

Dadurch wurde die Gesamtlänge aller Baugruben auf die Hälfte reduziert verglichen mit der ebenerdigen Rohrmontage und dem anschließenden Einführen des Rohrs. Stattdessen wurden 40 Fuß lange Fusible PVC®-Rohre in die Grube abgesenkt und in direkt auf Verlege-Level verschmolzen. Wenn die Verbindung fertiggestellt war, wurde die zusammengebaute Rohrlänge 40 Fuß in das vorhandene Gusseisenrohr gezogen, und der Vorgang wurde wiederholt.

Nachdem das gesamte schmelzbare PVC®-Rohr (364 m) installiert worden war, wurde es bei 150 psi zwei Stunden lang einem Drucktest unterzogen. Der ringförmige Raum zwischen dem neuen Fusible PVC®-Rohr und dem vorhandenen Gussrohr wurde mit einer zellularen Mörtelmischung verfugt und die Leitung wieder hergestellt. Mit 30 Zoll ist dieser Abschnitt des schmelzbarem PVC-Rohr das derzeit größte PVC-Druckrohr, das im Denver Water Netz von Trinkwasser-Verteilungs- und -Transportleitungen installiert wurde.
